A maioria dos artigos sobre construção em ICF concentra-se nos blocos. Fala-se da poupança energética, da resistência ao fogo, do isolamento acústico, da massa térmica do betão – tudo coisas relevantes, mas todas elas características do produto final. O que raramente se discute, e que separa um empreiteiro que faz uma obra ICF profissional de outro que faz uma obra ICF problemática, é o sistema de alinhamento de paredes. Este acessório – frequentemente subestimado pelos clientes finais e pelos arquitetos, mas absolutamente determinante para quem vai executar a obra – é a peça que decide se a parede ICF fica perfeitamente prumada, alinhada e segura para receber a betonagem, ou se fica torta, deformada e perigosa. Em construção ICF, o sistema de alinhamento não é um extra opcional. É o que distingue uma obra bem feita de uma obra arriscada.
Principais Conclusões
- O sistema de alinhamento de paredes Nudura cumpre três funções simultâneas e indispensáveis durante a construção: alinhar e prumar as paredes ICF antes e durante a betonagem, suportar a pressão hidrostática do betão fresco, e fornecer uma plataforma de trabalho segura para os operários durante a betonagem.
- Tentar construir uma parede ICF sem sistema de alinhamento adequado – improvisando com escoramentos convencionais ou andaimes genéricos – é um dos erros mais frequentes e mais perigosos em obras ICF mal supervisionadas, com consequências que vão desde paredes tortas (impossíveis de corrigir após a betonagem) até acidentes graves de queda de operários.
- O sistema Nudura é certificado para os padrões de segurança norte-americanos e europeus, testado para suportar simultaneamente o peso dos trabalhadores (até 250 lbs/1,1 kN por secção), as cargas de vento e o peso da própria parede ICF antes da betonagem – garantindo a segurança que sistemas improvisados não conseguem oferecer.
Porque é Que o Alinhamento É um Problema Único do ICF
A diferença face à construção convencional
Numa parede de alvenaria tradicional, o alinhamento e o prumo são responsabilidade do pedreiro durante o assentamento. Cada tijolo é colocado, verificado com nível e fio de prumo, corrigido se necessário, e a parede resulta tão recta quanto a competência e o cuidado do executante permitirem. Erros são visíveis durante a execução e podem ser corrigidos antes da fase seguinte.
Numa parede de betão armado convencional, a geometria é definida pela cofragem – tipicamente painéis de madeira ou cofragens metálicas reutilizáveis, escoradas a 90° e amarradas entre si com tirantes que atravessam a parede. O sistema é robusto, conhecido pelas equipas e fornece uma referência geométrica precisa durante a betonagem. O alinhamento é uma consequência natural da montagem correta da cofragem.
A parede ICF apresenta um desafio diferente. Os blocos de EPS são leves, encaixam por sistema macho-fêmea como peças de Lego, e empilham-se com facilidade surpreendente. Mas até à betonagem, a “parede” é apenas um conjunto de blocos de espuma rígida empilhados – sem rigidez estrutural própria, sem capacidade de manter o prumo sob qualquer carga lateral, e sem geometria fixa.
E é precisamente no momento mais crítico – a betonagem – que esta parede recebe a maior solicitação da sua vida: a pressão hidrostática do betão fresco, que pode exceder 60 kPa numa parede de 3 metros de altura. Sem suporte adequado, esta pressão deforma a parede para fora, abre juntas entre blocos, provoca fugas de betão e, em casos extremos, pode causar o colapso parcial da parede com risco real para os operários.
As três funções que apenas o sistema de alinhamento cumpre
O sistema de alinhamento Nudura foi especificamente concebido para resolver simultaneamente três problemas que, na construção ICF, não podem ser resolvidos por equipamentos genéricos:
Alinhamento prévio à betonagem: garantir que as paredes ficam perfeitamente verticais, sem desvios de prumo, com geometria correta antes do início da descarga de betão. Pequenos desvios que parecem insignificantes durante a montagem dos blocos (1-2 cm de desalinhamento ao longo de 3 metros) tornam-se impossíveis de corrigir após a cura do betão.
Suporte durante a betonagem: manter a parede prumada contra a pressão hidrostática enquanto o betão é descarregado e vibrado. É nesta fase que o sistema é submetido às maiores cargas e onde a sua resistência mecânica é absolutamente crítica.
Plataforma de trabalho: fornecer um andaime integrado, lateral à parede, onde os operários se posicionam durante a colocação das armaduras superiores, do encaixe dos blocos superiores, da descarga do betão e da vibração. Tudo isto a alturas que podem atingir 3 a 4 metros, com guardas de segurança apropriadas.
O Sistema de Alinhamento Nudura

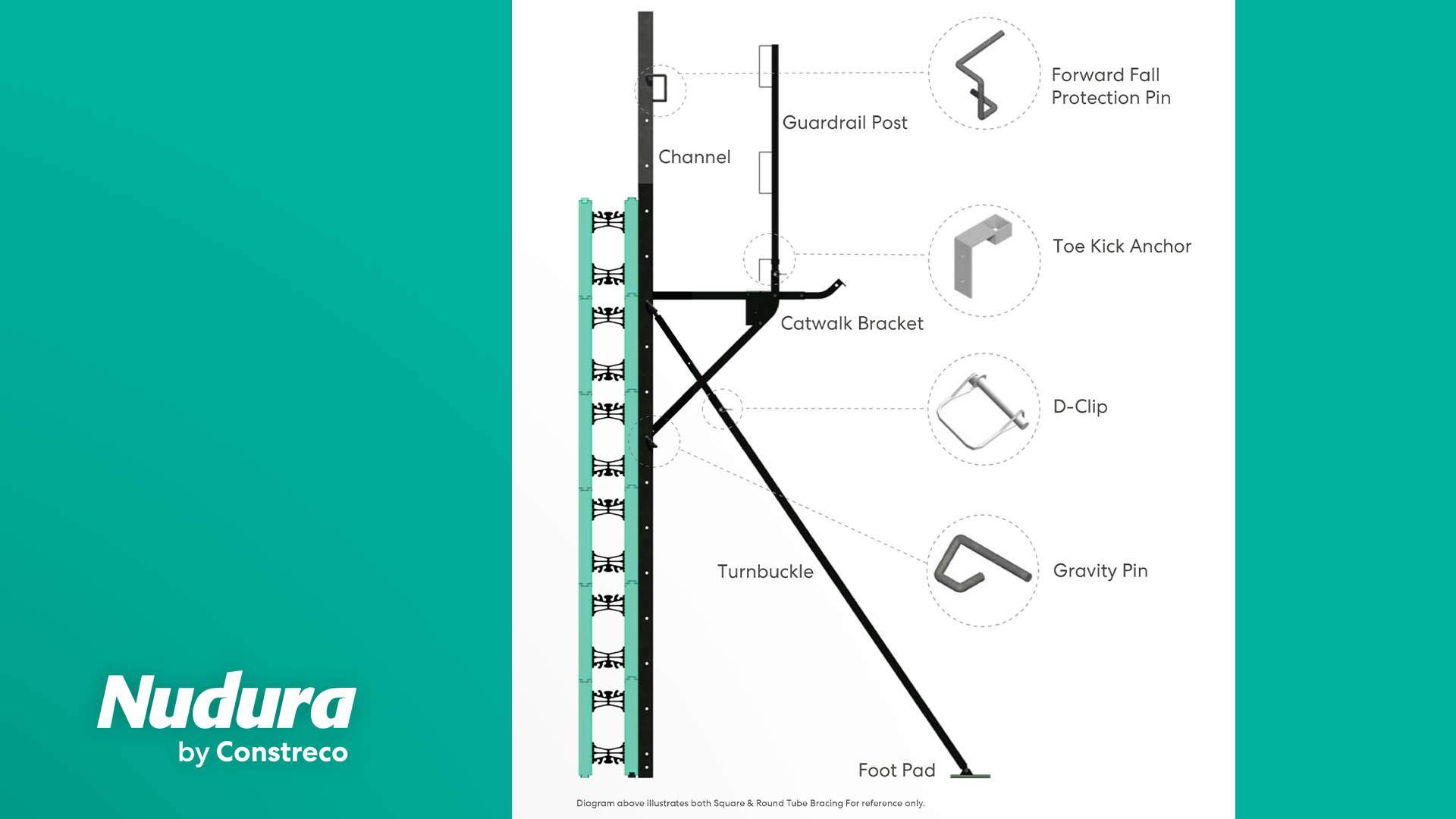

Os componentes principais
O sistema Nudura (referência BRT10R nas suas configurações standard) é composto por vários elementos que trabalham em conjunto:
Costaneira vertical (straight-back): um perfil metálico vertical em chapa de aço de 13 ou 14 gauge (consoante a altura), com altura adaptável entre 8′ (2,44 m) e 12′ (3,66 m), que se fixa à parede ICF com parafusos de cabeça plana (#10) espaçados no máximo 16” (406 mm). É o elemento que materializa a verticalidade da parede – se a costaneira está prumada, a parede está prumada.
Placa de apoio destacável: a base que assenta no solo ou na laje, suporta a costaneira e transfere as cargas para o pavimento.
Escora diagonal ajustável: ligação entre a costaneira e o solo (ou outro elemento de fixação a uma distância adequada), que permite ajustar o ângulo e a tensão para corrigir o prumo da parede. É através desta escora que se faz o alinhamento fino antes e durante a betonagem.
Suportes de plataforma articulados: braços que se desdobram horizontalmente a uma altura útil (tipicamente 1,5 a 2 metros do solo) e que suportam as pranchas da plataforma de trabalho.
Pranchas de plataforma e guarda-corpos: a superfície de trabalho propriamente dita, com requisitos específicos (largura mínima de 20” / 50 cm, altura de guarda mínima de 6′ / 1,83 m), e elementos de proteção para os operários.
Os parâmetros técnicos críticos
O sistema Nudura tem características técnicas precisas que determinam a sua aplicação correta. A capacidade de carga vertical é de 250 lbs (1,1 kN) por secção – suficiente para suportar dois operários com ferramentas e materiais, mas com margem que não deve ser excedida. O espaçamento máximo entre suportes de plataforma é definido pelas tabelas Nudura em função da altura de parede e da configuração utilizada – parâmetro absolutamente crítico para garantir a estabilidade do sistema sob carga.
Os parafusos de fixação à parede ICF (#10 pan head, em número e espaçamento definidos) devem ser colocados de forma a permitir movimento vertical do sistema sem comprometer a sua função estrutural. Os parafusos são instalados no topo das ranhuras da costaneira, criando uma fixação que combina rigidez horizontal com tolerância vertical – uma exigência específica do funcionamento conjunto entre os blocos ICF e o sistema de alinhamento.
A montagem é feita por etapas progressivas: instalação dos primeiros 5 cursos de blocos ICF (aproximadamente 2 metros de altura sem necessidade de plataforma de trabalho), instalação da primeira fiada de costaneiras e suportes de plataforma a partir do segundo bloco, espaçamento horizontal entre costaneiras de no máximo 5’4” (1,63 m), montagem das pranchas de plataforma com fixações duplas em cada sobreposição, instalação dos guarda-corpos antes de qualquer trabalho em altura.
O Que Acontece Quando Se Tenta Improvisar
Improvisação tipo 1: escoramento convencional
A tentação mais comum para empreiteiros que não querem investir em sistema de alinhamento Nudura é tentar reaproveitar os escoramentos convencionais de cofragem que possuem em estaleiro – perfis tubulares, escoras telescópicas, contrafortes em madeira. O problema é estrutural e geométrico: estes equipamentos foram concebidos para escorar cofragens rígidas (madeira, metal) com pontos de fixação concentrados. Aplicados a uma parede ICF, as cargas concentram-se em pontos de contacto que comprimem o EPS, deformam a parede localmente e podem mesmo provocar destacamento dos blocos.
Acresce que estes sistemas não fornecem plataforma de trabalho integrada – obrigando à montagem de andaimes separados, com custos e tempos adicionais que tipicamente excedem o do sistema Nudura original.
Improvisação tipo 2: andaime genérico
A segunda improvisação comum é utilizar andaimes genéricos montados junto à parede para fornecer a plataforma de trabalho, deixando o “alinhamento” para correção manual com prumos e cordas. Esta abordagem tem três problemas críticos: o andaime não se conecta estruturalmente à parede ICF, pelo que não fornece qualquer resistência à pressão hidrostática do betão; a correção manual do prumo durante a betonagem é praticamente impossível sem pontos de aplicação de força que o andaime não tem; e a posição relativa do andaime e da parede pode obrigar os operários a estender-se sobre vazios para chegar aos pontos de descarga e vibração – situação de risco operacional grave.
Improvisação tipo 3: “vamos ver como corre”
A pior de todas: blocos ICF empilhados sem qualquer sistema de alinhamento, com a aposta de que a pressão do betão se “auto-corrige” ou que pequenas tortuosidades “não se notam”. O resultado é previsível e amplamente documentado em obras ICF mal executadas: paredes com desvios de prumo visíveis a olho nu (tipicamente 2 a 5 cm em alturas de 3 metros), juntas abertas entre blocos por onde escorre betão durante a vazamento, e em casos extremos colapso parcial da parede sob a pressão hidrostática, com riscos físicos e operacionais sérios.
O Que o Sistema de Alinhamento Resolve em Cada Fase da Obra
Fase 1: durante a montagem dos blocos
À medida que os blocos ICF são empilhados, o sistema de alinhamento – instalado progressivamente em paralelo com a montagem – mantém a parede vertical e fornece uma referência geométrica visível. Os operários verificam o prumo a cada poucos cursos, ajustam através das escoras diagonais, e a parede cresce com a geometria correta desde o primeiro momento.
A plataforma de trabalho integrada permite que os operários trabalhem a alturas crescentes em condições seguras, sem a complicação de montar andaime separado ou de improvisar pontos de apoio.
Fase 2: antes da betonagem
Imediatamente antes da betonagem, é feita uma verificação final completa: prumo de todas as paredes, alinhamento dos cantos, geometria das aberturas (portas e janelas), apertos finais dos parafusos de fixação à parede. Esta verificação é simples e rápida graças ao sistema de alinhamento, mas seria impraticável sem ele.
Fase 3: durante a betonagem
É a fase de maior solicitação. O betão é descarregado em camadas (tipicamente 1 metro de cada vez, com pausas para permitir alguma cura inicial), e a cada camada a pressão hidrostática sobre a parede aumenta. O sistema de alinhamento absorve esta pressão e mantém a parede prumada. Operadores na plataforma vão verificando o alinhamento em tempo real – se um pequeno desvio começa a manifestar-se, é corrigido pela escora diagonal antes de a pressão das camadas seguintes o tornar irreversível.
A vibração do betão fresco – essencial para garantir compactação adequada e ausência de chochos – é realizada também a partir da plataforma do sistema de alinhamento, com vibradores de imersão introduzidos pelo topo dos blocos. Esta é uma operação delicada que exige posicionamento preciso do operário e acesso seguro a todos os pontos da parede.
Fase 4: após a betonagem, durante a cura inicial
Erro comum: desmontar o sistema de alinhamento imediatamente após a betonagem. O betão fresco precisa de várias horas para atingir a presa inicial e ainda alguns dias para desenvolver resistência significativa. Durante este período, a parede continua suscetível a deformação por ventos fortes ou choques mecânicos. O sistema de alinhamento deve permanecer instalado durante pelo menos 24 a 48 horas após a betonagem – tipicamente até ao dia seguinte ao da betonagem -, sendo removido apenas quando o betão tiver desenvolvido resistência suficiente para sustentar-se autonomamente.
Segurança: O Aspeto Que Não Se Negoceia
Riscos reais em obras ICF
A construção ICF apresenta riscos específicos que devem ser geridos com seriedade. A betonagem em altura, com operários sobre plataformas de trabalho a 2-3 metros do solo, manuseando equipamentos de descarga e vibração, tem o potencial para acidentes graves se as condições de trabalho não forem adequadas. Quedas de altura, manuseamento de cargas significativas, presença simultânea de várias pessoas no mesmo espaço de trabalho – todos estes fatores exigem plataformas de trabalho seguras, com guardas adequadas, dimensionadas para suportar a carga real.
Certificação e conformidade
O sistema de alinhamento Nudura está testado e certificado para os padrões de segurança norte-americanos e da maioria dos países europeus para construção ICF. Caso uma autoridade de segurança (ACT em Portugal) solicite documentação durante o processo construtivo, esta documentação está disponível e demonstra conformidade com os códigos aplicáveis.
Sistemas improvisados ou de proveniência incerta podem não cumprir os requisitos de segurança aplicáveis, com consequências potencialmente sérias em caso de inspeção ou, no pior dos cenários, em caso de acidente. Não vale a pena correr este risco – o custo de utilizar o sistema apropriado é marginal face às responsabilidades em causa.
Formação dos operários
O sistema de alinhamento Nudura é simples de utilizar, mas a sua correta montagem e operação exigem formação inicial. A Nudura by Constreco fornece esta formação às equipas de obra em Portugal, garantindo que os operários compreendem não só como montar o sistema mas também como verificar a sua integridade em cada fase da obra e como reconhecer sinais de problema antes que se tornem críticos.
O Argumento Económico: Não é Apenas Segurança
O custo real do “improviso”
À primeira vista, prescindir do sistema de alinhamento parece poupar dinheiro. Na realidade, esta poupança é uma ilusão de curto prazo que se desfaz no momento em que se contabilizam os custos reais.
Uma parede ICF mal alinhada não pode ser corrigida após a betonagem. As soluções práticas são limitadas: aceitar a parede torta (com impacto na geometria interior e nos acabamentos), aplicar reboco compensatório espesso (que multiplica custos de materiais e mão de obra, e nunca disfarça totalmente o problema), ou demolir e reconstruir – opção dispendiosa e moralmente difícil de explicar ao dono de obra.
Andaimes genéricos para substituir a plataforma integrada acrescentam custos de aluguer ou aquisição, custos de montagem e desmontagem, custos logísticos de transporte para a obra, e tipicamente requerem mais espaço de manobra junto à parede – complicando o estaleiro.
A não conformidade com normas de segurança gera o risco real de paragem de obra por inspeção da ACT, com perdas de produtividade e custos diretos sancionatórios.
O custo da utilização correta
O sistema de alinhamento Nudura tem um custo de aquisição que se amortiza ao longo de várias obras (é completamente reutilizável), ou pode ser alugado para projetos pontuais. Em ambos os casos, o custo por m² de parede ICF é marginal face ao valor total da construção – tipicamente uma fração de 1% do custo de obra. Esta proporção é tão pequena que mesmo um pequeno problema evitado pelo sistema (uma parede mal alinhada que tenha de ser parcialmente corrigida, por exemplo) compensa amplamente o investimento.
Como a Constreco Apoia a Aplicação do Sistema em Portugal
A Nudura by Constreco fornece em Portugal a gama completa de sistemas de alinhamento Nudura, em opção de venda ou aluguer consoante o perfil do projeto. Para empreiteiros que iniciam a sua atividade em ICF, a opção de aluguer permite minimizar o investimento inicial e validar a tecnologia antes de comprometer capital em equipamento permanente.
O apoio técnico da Constreco inclui dimensionamento do sistema necessário para cada obra específica (com base nas alturas de parede, comprimentos totais, configurações geométricas), formação prática das equipas de obra no manuseamento correto do sistema, acompanhamento em estaleiro durante os primeiros projetos para validar a correta utilização, e disponibilização da documentação técnica e certificações de segurança para apresentação a entidades de inspeção quando necessário.
Esta combinação de produto, formação e suporte é o que distingue uma obra ICF executada com sucesso de uma obra ICF problemática – e é o que torna a parceria com a Constreco mais do que uma simples relação de fornecimento.
Está a planear a sua primeira obra ICF Nudura, ou tem um projeto em fase de execução onde o sistema de alinhamento ainda não foi especificado? A Nudura by Constreco oferece o sistema completo (venda ou aluguer), formação técnica para a equipa de obra, e acompanhamento em estaleiro durante o arranque do projeto. Fale connosco.
